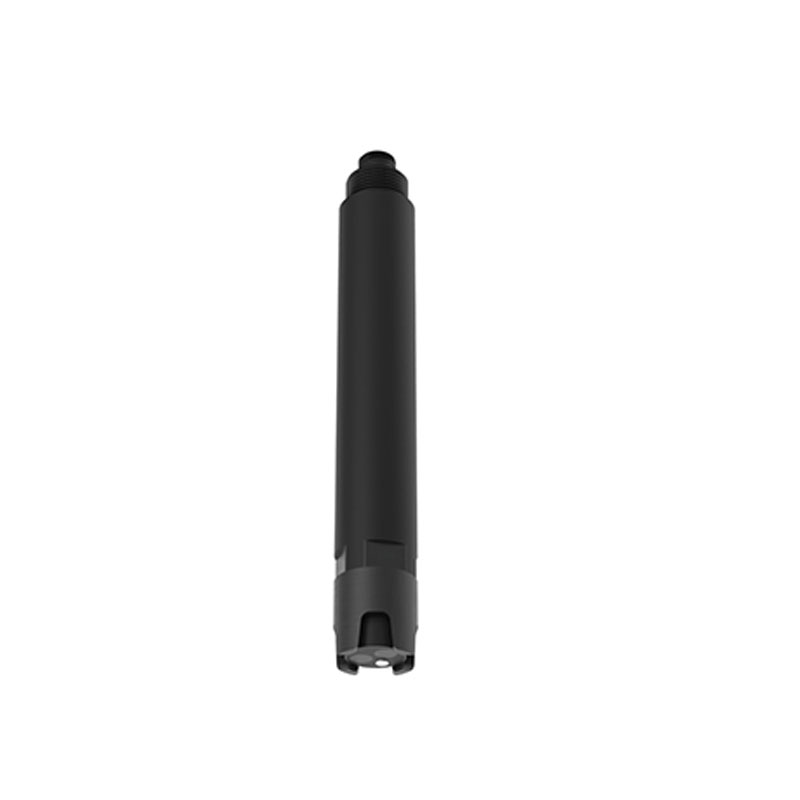

多普勒流速傳感器

一、多普勒流速傳感器產品原理：

在聲學領域中，當聲源與接收體（即探頭和反射體）之間有相對運動時，回聲的頻率將有所變化，此種頻率的變化稱之為頻移，即多普勒效應。聲波頻率在移向觀察者時變高，遠離觀察者時變低。多普勒流速儀通過計算頻率變化計算流速。

二、多普勒流速傳感器技術參數

1.供電：DC10-15V

2.工作電流：大約待機10mA,測量60mA

3.聲波頻率：2MHZ

4.盲區(qū)：10厘米

5.流速范圍：0.02-10米/秒

6.水深范圍：0.02-5米

7.溫度：0-50°

8.測量周期：20秒

9.傳感器材料：ABS、不銹鋼

10.輸出接口：RS485

11.工作水深：0.2米-5米

三、多普勒流速傳感器安裝說明：

正常安裝保證在最低水位以下20CM，以免暴露水外

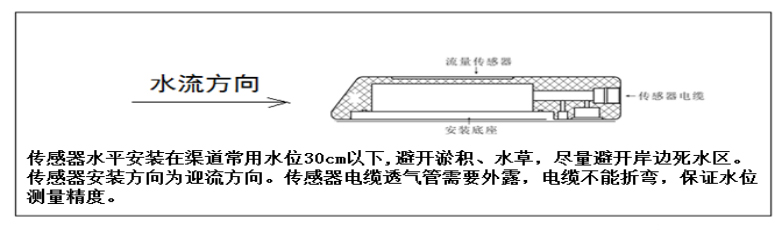

傳感器安裝示意：

四、多普勒流速傳感器注意事項

1.傳感器需要避開淤泥，避開石子等物體撞擊，水草多的地方需要加裝格柵避免水草纏繞。

2.傳感器安裝方向，傳感器發(fā)射面需要迎流方向安裝。

3.傳感器有聲波盲區(qū)，盡量保證傳感器在水下20厘米以下(傳感器半暴露水下、或者被污泥遮擋可能會出現虛假數據，概率非常低，通常數據會出現大數比如2米/秒以上，建議使用傳感器二次開發(fā)人員可以通過水位高低屏蔽大流速值，或者實際應用場合水流速沒有那么大可以直接屏蔽大于2米以上流速）。

4.線纜通氣管不難折傷，影響水位測量。

5.盡量做好信號和電源防雷工作。

6.傳感器線纜接長的話需要加485中繼，電源避開變頻器干擾。
